Was ist der Abstrahlwinkel?

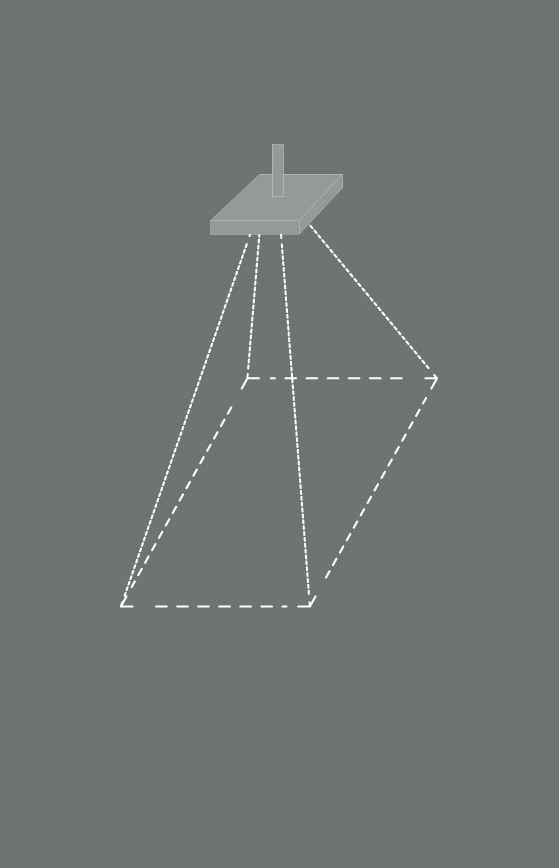

Der Abstrahlwinkel, oder Halbwertswinkel, wie er in der Normung genannt wird, bezieht sich auf den Bereich, in dem das Licht einer Lichtquelle gestreut oder fokussiert wird. Er bestimmt, wie weit das Licht von der Lichtquelle entfernt in verschiedene Richtungen abgestrahlt wird. Man nimmt hierbei als Referenz den Punkt der maximalen Helligkeit, in der Regel direkt unterhalb (entlang der 0 ° Achse) der Lichtquelle. An den Stellen der Abstrahlkurve an denen noch 50 % Helligkeit des Maximalwertes erreicht werden, wird eine gedachte Linie zum Ursprungspunkt der Lichtquelle gezogen. Der hierbei entstehende Winkel ist der Halbwertswinkel, bzw. der Nennabstrahlwinkel der Leuchte. Etwaiges Streulicht wird somit in der Betrachtung des Abstrahlwinkels nicht einbezogen. Somit können verschiedene Lichtquellen mit dem gleichen Abstrahlwinkel, verschiedene Lichtwirkungen und Wahrnehmungen im Raum hervorrufen, da eventuelles Streulicht für zusätzliche indirekte Beleuchtung sorgt, gleichzeitig, aber auch negative Auswirkungen auf die Blendung haben kann.

Abstrahlwinkel in der Beleuchtungstechnik

Der Abstrahlwinkel ist ein entscheidender Faktor, wenn es um die Lichtverteilung geht. Ein breiter Abstrahlwinkel sorgt für eine großflächige, aber weniger intensive Lichtverteilung. Ein enger Abstrahlwinkel hingegen fokussiert das Licht auf einen kleineren Bereich, was zu einer stärkeren, aber weniger weitreichenden Lichtverteilung führt.

Wie der Abstrahlwinkel die Lichtverteilung beeinflusst

Stellen Sie sich vor, Sie halten eine Taschenlampe in einem dunklen Raum. Wenn die Taschenlampe einen breiten Abstrahlwinkel hat, beleuchtet sie den gesamten Raum, aber vielleicht nicht sehr hell. Hat sie einen schmalen Abstrahlwinkel, beleuchtet sie nur einen kleinen Teil des Raums, aber sehr hell. Das ist der Einfluss des Abstrahlwinkels auf die Lichtverteilung.

Einflussfaktoren auf den Abstrahlwinkel

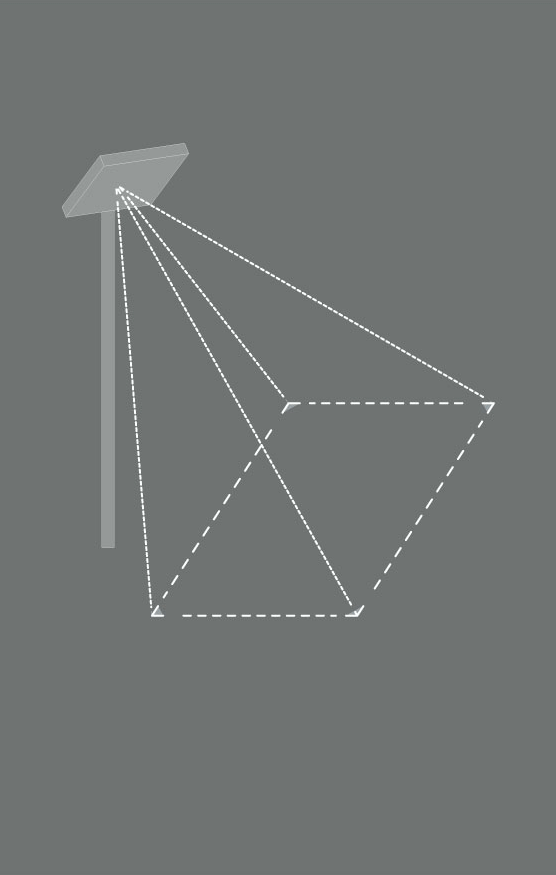

Der Abstrahlwinkel wird von verschiedenen Faktoren beeinflusst. Dazu gehören die Bauart der Lichtquelle, die Optik, die Reflektoren und die Streulinsen. Die Form der Lichtquelle kann beispielsweise den Abstrahlwinkel bestimmen. Eine zylindrische Lichtquelle strahlt das Licht in einem bestimmten Winkel ab, während eine flächige Lichtquelle das Licht gleichmäßig in alle Richtungen verteilen kann.

Bei der Auswahl von Leuchten spielen Blendung, Gleichmäßigkeit und Helligkeit eine gleich große Rolle, die es zu berücksichtigen gilt. Daher sind bei jeder Beleuchtungssituation die Gegebenheiten vor Ort (z.B. Lichtpunkthöhe), die gesetzlichen Anforderungen zur Sehaufgabe (z.B. Gleichmäßigkeit, Helligkeit) usw. zu berücksichtigen und die Auswahl und Menge der zu verwendenden Leuchten entsprechend anzupassen. Abhilfe schafft hierbei eine Lichtplanung, mit der sich die bestmögliche Lösung finden und grafisch darstellen lässt.

Anwendungen des Abstrahlwinkels

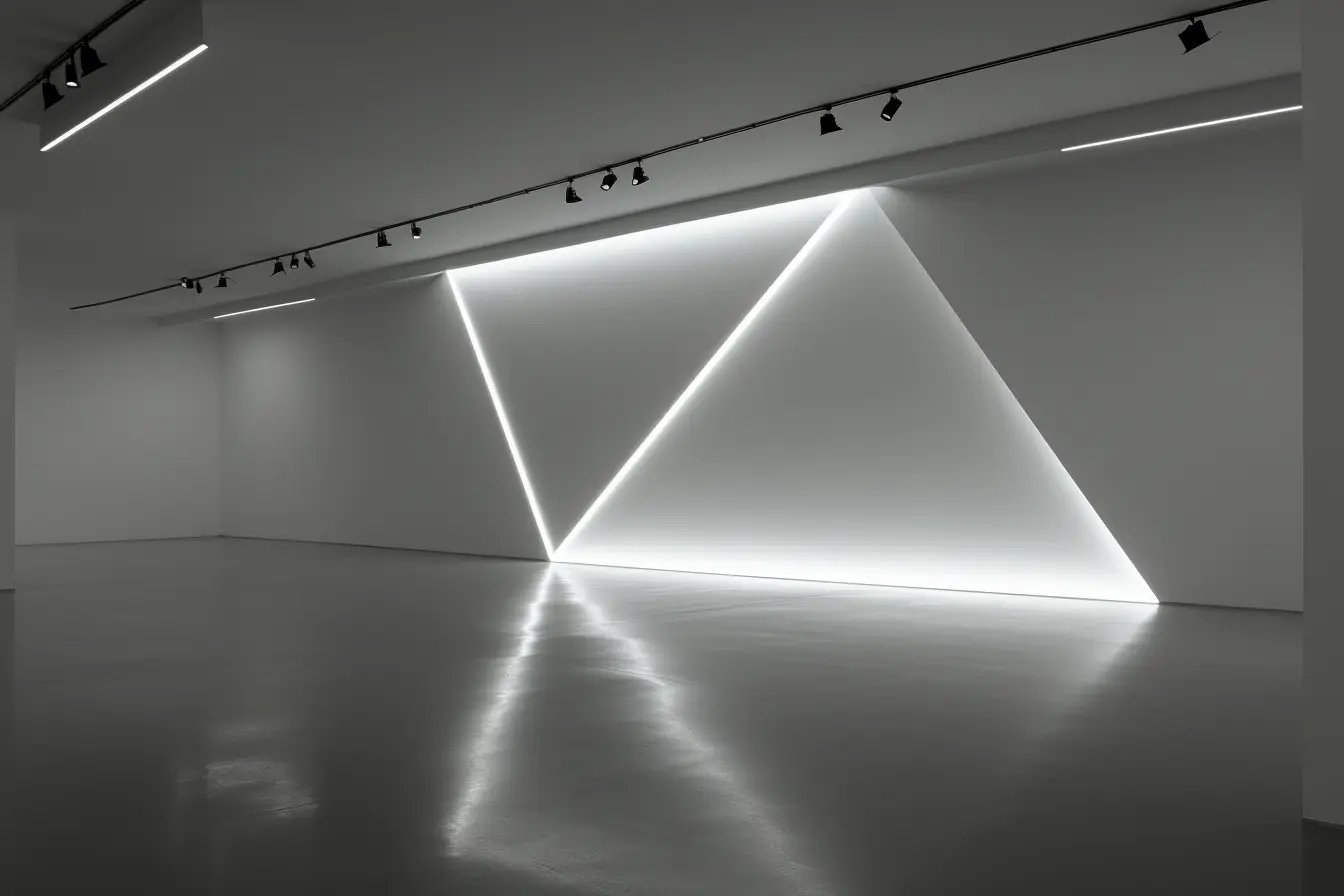

Der Abstrahlwinkel findet Anwendung in verschiedenen Bereichen der Beleuchtungstechnik. In der Architekturbeleuchtung kann der Abstrahlwinkel verwendet werden, um bestimmte Gebäudemerkmale hervorzuheben oder eine angemessene Ausleuchtung von Fassaden zu erreichen. In der Bühnenbeleuchtung kann er genutzt werden, um spezifische Lichteffekte zu erzeugen und Künstler auf der Bühne zu beleuchten. In der Straßenbeleuchtung ist ein angemessener Abstrahlwinkel wichtig, um die Fahrbahn gleichmäßig auszuleuchten und Blendung zu vermeiden.
