IP-Schutzart
Was sind IP-Schutzarten?
Die IP Schutzart, auch als "International Protection" oder "Ingress Protection" bekannt, ist ein Begriff, der den Schutzgrad von elektronischen Geräten gegen das Eindringen von Staub und Wasser angibt. Diese Klassifizierung hilft, die Eignung eines Geräts für verschiedene Umgebungen und Anwendungen zu verstehen.
Die IP Schutzart besteht aus einer Kombination von zwei Ziffern, die jeweils einen spezifischen Aspekt des Schutzgrades repräsentieren. Die erste Ziffer bezieht sich auf den Schutz gegen Feststoffe, während die zweite Ziffer den Schutz gegen Wasser angibt.
Die IP Schutzart wird in verschiedenen Branchen und Anwendungen verwendet. Sie ist besonders relevant in Bereichen wie der Beleuchtungstechnik, Unterhaltungselektronik, Industrie, Medizintechnik, im Bauwesen und im Outdoor-Bereich. Die richtige IP Schutzart zu wählen, ist entscheidend, um sicherzustellen, dass Geräte den spezifischen Anforderungen ihrer Umgebung gerecht werden.
Es ist wichtig anzumerken, dass die IP Schutzart nur den Schutz gegen das Eindringen von Staub und Wasser angibt. Weitere Schutzaspekte wie beispielsweise Stoßfestigkeit oder chemische Beständigkeit werden nicht durch die IP Schutzart abgedeckt.
Bedeutung der ersten Ziffer
Die erste Ziffer der IP Schutzart reicht von 0 bis 6. Jede Ziffer repräsentiert einen bestimmten Schutzgrad gegen das Eindringen von Feststoffen. Eine niedrigere Ziffer zeigt an, dass das Gerät weniger Schutz bietet, während eine höhere Ziffer auf einen besseren Schutz hinweist.
- IP0X: Das Gerät bietet keinen spezifischen Schutz gegen das Eindringen von Feststoffen.
- IP1X: Das Gerät bietet Schutz vor festen Fremdkörpern, die größer als 50 mm sind, wie zum Beispiel eine Hand.
- IP2X: Das Gerät bietet Schutz vor festen Fremdkörpern, die größer als 12,5 mm sind, wie zum Beispiel Finger.
- IP3X: Das Gerät bietet Schutz vor festen Fremdkörpern, die größer als 2,5 mm sind, wie zum Beispiel Werkzeuge oder Drähte.
- IP4X: Das Gerät bietet Schutz vor festen Fremdkörpern, die größer als 1 mm sind, wie zum Beispiel kleine Werkzeuge oder Drähte.
- IP5X: Das Gerät bietet Schutz gegen Staubablagerungen in schädigender Menge.
- IP6X: Das Gerät bietet vollständigen Schutz gegen Staub und das Eindringen von Fremdkörpern.
Erklärung der IP Schutzarten für Feststoffe
Eine IP Schutzart von IP0X bedeutet, dass das Gerät keinen spezifischen Schutz gegen das Eindringen von Feststoffen bietet. Es ist wichtig zu beachten, dass dies nicht bedeutet, dass das Gerät völlig ungeschützt ist. Es kann immer noch andere Schutzmaßnahmen haben, wie zum Beispiel eine Gehäusekonstruktion, die das Eindringen von Staub minimiert.
Bei einer IP Schutzart von IP1X bietet das Gerät Schutz vor festen Fremdkörpern, die größer als 50 mm sind. Das bedeutet, dass größere Gegenstände wie eine Hand nicht in das Gerät eindringen können.
Bei einer IP Schutzart von IP2X bietet das Gerät Schutz vor festen Fremdkörpern, die größer als 12,5 mm sind. Das Gerät ist also gegen das Eindringen von Gegenständen wie Fingern geschützt.
Eine IP Schutzart von IP3X bedeutet, dass das Gerät Schutz vor festen Fremdkörpern bietet, die größer als 2,5 mm sind. Dies schützt das Gerät beispielsweise vor Werkzeugen oder Drähten.
Bei einer IP Schutzart von IP4X bietet das Gerät Schutz vor festen Fremdkörpern, die größer als 1 mm sind. Dies kann beispielsweise kleine Werkzeuge oder Drähte umfassen.
Wenn ein Gerät die IP Schutzart IP5X hat, ist es gegen Staubablagerungen in schädigender Menge geschützt. Es kann immer noch eine begrenzte Menge an Staub eindringen, aber dieser darf das ordnungsgemäße Funktionieren des Geräts nicht beeinträchtigen.
Die höchste Schutzart gegen Staub ist IP6X. Ein Gerät mit dieser IP Schutzart bietet einen vollständigen Schutz gegen Staub und das Eindringen von Fremdkörpern. Es ist nahezu staubdicht und gewährleistet, dass keine schädlichen Ablagerungen in das Gerät gelangen können.
Bedeutung der zweiten Ziffer
Die zweite Ziffer der IP Schutzart reicht von 0 bis 8 und zeigt den Schutzgrad gegen das Eindringen von Wasser an. Auch hier gilt: Je höher die Ziffer, desto besser der Schutz.
- IPX0: Das Gerät bietet keinen spezifischen Schutz gegen Wasser.
- IPX1: Das Gerät bietet Schutz vor senkrecht fallendem Tropfwasser.
- IPX2: Das Gerät bietet Schutz vor schrägem Tropfwasser bis zu 15 Grad.
- IPX3: Das Gerät bietet Schutz vor fallendem Sprühwasser bis zu 60 Grad.
- IPX4: Das Gerät bietet Schutz vor Spritzwasser aus beliebiger Richtung.
- IPX5: Das Gerät bietet Schutz gegen Strahlwasser aus beliebiger Richtung.
- IPX6: Das Gerät bietet Schutz gegen starkes Strahlwasser aus beliebiger Richtung.
- IPX7: Das Gerät kann für begrenzte Zeit in Wasser eingetaucht werden (in der Regel bis zu 1 Meter für 30 Minuten).
- IPX8: Das Gerät kann für längere Zeit in Wasser eingetaucht werden (spezifische Bedingungen werden angegeben).
Erklärung der IP Schutzarten für Wasser
Wenn ein Gerät die IP Schutzart IPX0 hat, bietet es keinen spezifischen Schutz gegen Wasser. Es ist wichtig zu beachten, dass dies nicht bedeutet, dass das Gerät überhaupt nicht wasserfest ist. Es kann dennoch andere Schutzmechanismen haben, um das Eindringen von Wasser zu minimieren.
Bei einer IP Schutzart von IPX1 bietet das Gerät Schutz vor senkrecht fallendem Tropfwasser. Dies bedeutet, dass das Gerät vor leichtem Regen oder Tropfen geschützt ist, die senkrecht auf das Gehäuse fallen.
Wenn ein Gerät die IP Schutzart IPX2 hat, bietet es Schutz vor schrägem Tropfwasser bis zu 15 Grad. Das Gerät kann also vor Wasser geschützt sein, das unter einem bestimmten Winkel auf das Gehäuse trifft.
Eine IP Schutzart von IPX3 bedeutet, dass das Gerät vor fallendem Sprühwasser bis zu 60 Grad geschützt ist. Es bietet Schutz gegen Wasser, das aus verschiedenen Richtungen auf das Gerät sprüht.
Bei einer IP Schutzart von IPX4 ist das Gerät gegen Spritzwasser aus beliebiger Richtung geschützt. Dieser Schutzgrad ist besonders nützlich, wenn das Gerät in einer Umgebung verwendet wird, in der es mit Spritzwasser in Berührung kommen kann, wie beispielsweise in der Nähe von Waschbecken oder in feuchten Umgebungen.
Wenn ein Gerät die IP Schutzart IPX5 hat, bietet es Schutz gegen Strahlwasser aus beliebiger Richtung. Das Gerät kann also auch bei starkem Regen oder starkem Spritzwasser sicher verwendet werden.
IP Schutzart IPX6 bietet Schutz gegen starkes Strahlwasser aus beliebiger Richtung. Dieser Schutzgrad ist relevant für den Einsatz in Umgebungen, in denen das Gerät starkem Wasserstrahl ausgesetzt sein kann, beispielsweise bei der Reinigung von Geräten.
Wenn ein Gerät die IP Schutzart IPX7 hat, bedeutet dies, dass es für begrenzte Zeit in Wasser eingetaucht werden kann. Die genauen Bedingungen, wie die maximale Tiefe und die Dauer des Eintauchens, werden vom Hersteller angegeben.
Die höchste Schutzart gegen Wasser ist IPX8. Ein Gerät mit dieser IP Schutzart kann für längere Zeit in Wasser eingetaucht werden, solange die spezifischen Bedingungen des Herstellers eingehalten werden.
| IP Schutzart | Schutz gegen Feststoffe | Schutz gegen Wasser |
|---|---|---|
| IP20 | Geschützt gegen feste Fremdkörper mit einem Durchmesser von ≥ 12,5 mm (Finger) | Kein spezifischer Schutz |
| IP54 | Geschützt gegen Staubablagerungen | Geschützt gegen Spritzwasser aus beliebiger Richtung |
| IP65 | Staubdicht | Geschützt gegen Strahlwasser aus beliebiger Richtung |
| IP67 | Staubdicht | Geschützt gegen zeitweiliges Eintauchen in Wasser bis zu einer Tiefe von 1 Meter für begrenzte Zeit |
| IP69K | Staubdicht | Geschützt gegen Strahlwasser mit hohem Druck und hoher Temperatur |
Beispiele für die Anwendung der IP Schutzart
Die IP Schutzart findet in verschiedenen Anwendungen Verwendung, um sicherzustellen, dass Geräte den erforderlichen Schutz vor Staub und Wasser bieten. Hier sind einige Beispiele, wie die IP Schutzart in der Praxis angewendet wird:
-
Unterhaltungselektronik: Smartphones, Tablets und andere elektronische Geräte werden oft mit einer IP Schutzart versehen, um sicherzustellen, dass sie vor dem Eindringen von Staub und Spritzwasser geschützt sind. Dies ermöglicht den Einsatz im Freien oder in Umgebungen, in denen sie potenziell mit Feuchtigkeit in Kontakt kommen können.
-
Industrie: In der industriellen Umgebung sind Maschinen, Sensoren und andere elektronische Komponenten oft Staub, Schmutz und Feuchtigkeit ausgesetzt. Die Verwendung von Geräten mit der richtigen IP Schutzart gewährleistet, dass sie in solchen Umgebungen zuverlässig funktionieren und vor schädlichen Einflüssen geschützt sind.
-
Bauwesen: Im Bauwesen werden elektronische Geräte wie Überwachungskameras, Lichtsteuerungen oder Türzugangssysteme oft im Freien oder in Umgebungen mit Staub, Feuchtigkeit oder sogar starkem Wasserstrahl verwendet. Die Verwendung von Geräten mit entsprechender IP Schutzart gewährleistet eine zuverlässige Funktion und eine längere Lebensdauer.
-
Outdoor-Ausrüstung: Geräte, die im Outdoor-Bereich verwendet werden, wie zum Beispiel Outdoor-Beleuchtungssysteme, Gartensteckdosen oder wetterfeste Lautsprecher, müssen in der Lage sein, widrigen Wetterbedingungen standzuhalten. Die IP Schutzart hilft bei der Auswahl von Geräten, die für den Einsatz im Freien geeignet sind und vor Feuchtigkeit und Staub geschützt sind.
Beispiele in der Beleuchtungstechnik
Die IP Schutzart findet in verschiedenen Anwendungen Verwendung, um sicherzustellen, dass LED-Beleuchtung den erforderlichen Schutz vor Staub und Wasser bietet. Hier sind einige Beispiele, wie die IP Schutzart in der Praxis angewendet wird:
-
Wohnräume: In Wohnräumen wie Wohnzimmern, Schlafzimmern oder Essbereichen werden LED-Leuchten mit einer IP Schutzart wie IP20 eingesetzt. Diese bieten Schutz vor festen Fremdkörpern mit einem Durchmesser von ≥ 12,5 mm, wie beispielsweise Finger. In Innenräumen besteht normalerweise kein Bedarf an speziellem Schutz vor Feuchtigkeit oder Wasser.
-
Büros und Arbeitsbereiche: Auch in Büros und Arbeitsbereichen werden LED-Leuchten mit einer geeigneten IP Schutzart verwendet. Hier kann eine IP Schutzart wie IP20 oder IP44 ausreichen, um den Schutz vor Staub und gelegentlichem Spritzwasser zu gewährleisten. Die genaue Schutzart hängt von den spezifischen Anforderungen des Arbeitsbereichs ab.
-

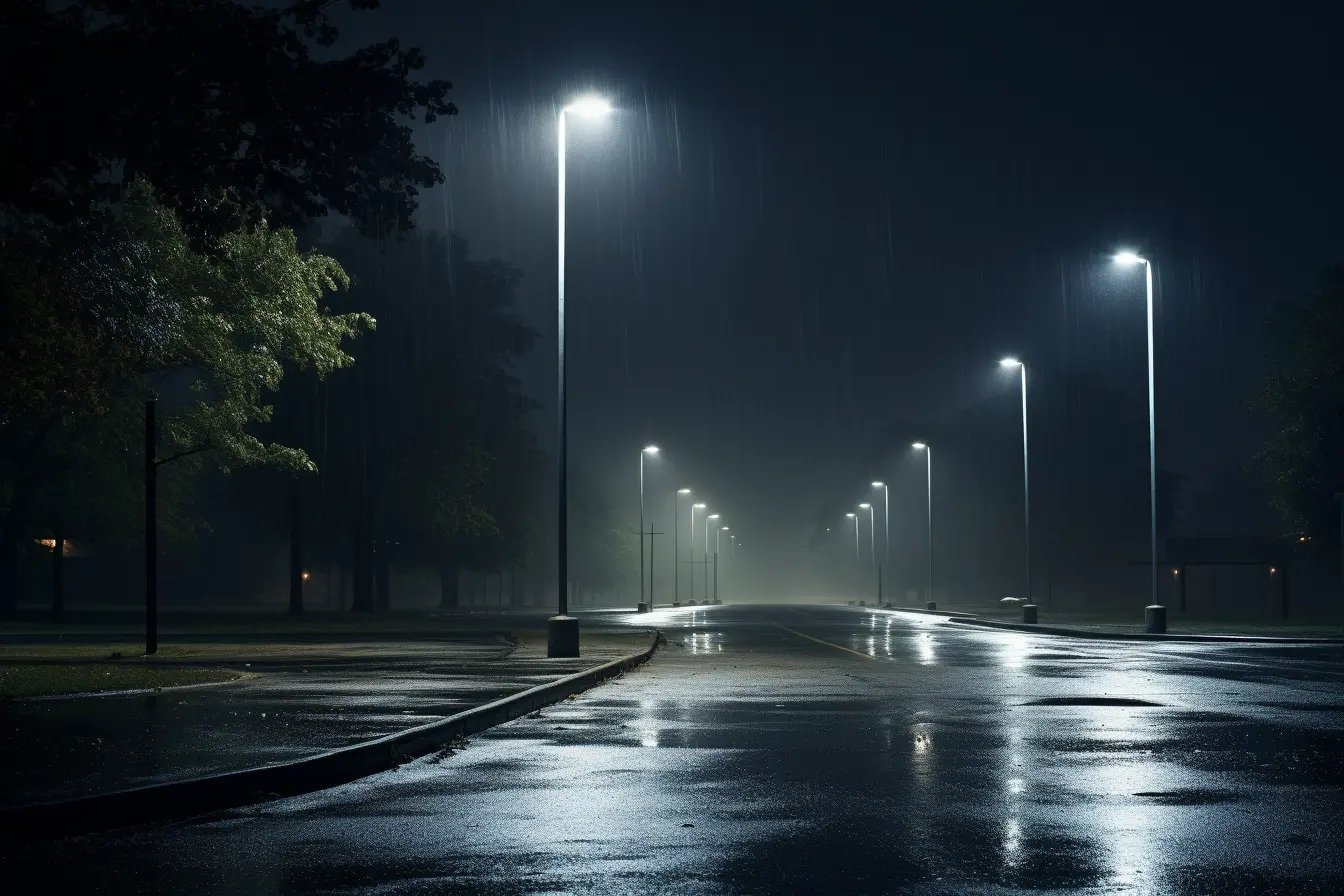

Außenbeleuchtung: LED-Leuchten mit einer hohen IP Schutzart wie IP65 oder IP67 werden häufig in Außenbereichen eingesetzt, um einen zuverlässigen Schutz vor Staub, Feuchtigkeit und Wasser zu gewährleisten. Sie können in Gärten, Terrassen, Parkplätzen oder Straßenbeleuchtungen eingesetzt werden.
-
Feuchträume: In Bereichen wie Badezimmern, Duschen oder Schwimmbädern, in denen eine hohe Luftfeuchtigkeit oder Spritzwasser auftreten kann, sind LED-Leuchten mit einer geeigneten IP Schutzart erforderlich. IP44 oder höhere Schutzarten bieten den notwendigen Schutz vor Feuchtigkeit und Wasser.
-
Industrielle Umgebungen: In industriellen Umgebungen wie Fabriken, Produktionsanlagen oder Lagerhallen sind LED-Leuchten oft Staub, Schmutz und Feuchtigkeit ausgesetzt. Daher ist die Auswahl von Leuchten mit einer angemessenen IP Schutzart, beispielsweise IP54 oder IP65, entscheidend, um eine zuverlässige Beleuchtung in solchen Umgebungen sicherzustellen.
-
Garten- und Landschaftsbeleuchtung: LED-Leuchten, die im Freien für Garten- und Landschaftsbeleuchtungszwecke eingesetzt werden, müssen robust und wetterfest sein. Eine geeignete IP Schutzart wie IP65 oder IP66 bietet Schutz vor Staub, Regen und anderen Witterungseinflüssen.
Faktoren bei der Auswahl der richtigen IP Schutzart
Die Wahl der richtigen IP Schutzart für ein Gerät erfordert die Berücksichtigung verschiedener Faktoren. Hier sind einige wichtige Aspekte, die bei der Auswahl zu beachten sind:
-
Umweltbedingungen: Überlegen Sie, in welcher Umgebung das Gerät eingesetzt wird. Ist es ein Innen- oder Außenbereich? Ist die Umgebung staubig, feucht oder sogar nass? Je nach den spezifischen Bedingungen sollte die IP Schutzart entsprechend gewählt werden, um sicherzustellen, dass das Gerät den Umweltbedingungen standhält.
-
Einsatzbereich: Denken Sie über den Verwendungszweck des Geräts nach. Wird es in einer Industrieanlage, im medizinischen Bereich, im Bauwesen oder im Freien verwendet? Jeder Bereich hat seine eigenen Anforderungen an den Schutz vor Staub und Wasser. Stellen Sie sicher, dass die gewählte IP Schutzart den spezifischen Anforderungen des Einsatzbereichs entspricht.
-
Schutzanforderungen: Identifizieren Sie die erforderlichen Schutzanforderungen für Ihr Gerät. Muss es vor Spritzwasser geschützt sein oder wird es in einer Umgebung verwendet, in der es stärkerem Wasserstrahl oder sogar zeitweiligem Eintauchen ausgesetzt sein könnte? Berücksichtigen Sie die Art und den Grad des Schutzes, den Ihr Gerät benötigt, und wählen Sie die entsprechende IP Schutzart aus.
-
Normen und Vorschriften: In einigen Branchen und Anwendungen gibt es spezifische Normen und Vorschriften, die den Schutz vor Staub und Wasser regeln. Informieren Sie sich über die geltenden Sicherheitsstandards und stellen Sie sicher, dass das gewählte Gerät die Anforderungen erfüllt.
-
Herstellerinformationen: Konsultieren Sie die Informationen des Herstellers, um die genauen Spezifikationen und Empfehlungen zur IP Schutzart für das Gerät zu erhalten. Die Hersteller haben oft umfangreiche Tests und Zertifizierungen durchgeführt, um sicherzustellen, dass ihre Geräte den angegebenen IP Schutzarten entsprechen.
Die Wahl der richtigen IP Schutzart ist entscheidend, um die Lebensdauer und Leistungsfähigkeit elektronischer Geräte zu gewährleisten. Durch die Berücksichtigung der oben genannten Faktoren können Sie sicherstellen, dass das Gerät den erforderlichen Schutz vor Staub und Wasser bietet und den spezifischen Anforderungen gerecht wird.
Häufig gestellte Fragen (FAQ)
Warum ist die IP Schutzart wichtig?
Die IP Schutzart ist wichtig, um den Schutz von elektronischen Geräten vor dem Eindringen von Staub und Wasser zu gewährleisten. Sie hilft Benutzern, die Eignung eines Geräts für verschiedene Umgebungen und Anwendungen zu verstehen und sicherzustellen, dass das Gerät den spezifischen Anforderungen gerecht wird.
Wie wähle ich die richtige IP Schutzart für mein Gerät aus?
Die Auswahl der richtigen IP Schutzart hängt von verschiedenen Faktoren ab, wie der Umgebung, dem Verwendungszweck und den spezifischen Anforderungen. Überlegen Sie, in welcher Umgebung das Gerät eingesetzt wird, welche Art von Schutz vor Staub und Wasser erforderlich ist und prüfen Sie die geltenden Sicherheitsstandards. Konsultieren Sie die Informationen des Herstellers und lassen Sie sich bei Bedarf von Experten beraten.
Sind höhere IP Schutzarten immer besser?
Höhere IP Schutzarten bieten in der Regel einen umfassenderen Schutz vor Staub und Wasser. Es ist jedoch wichtig, die spezifischen Anforderungen und die Umgebung des Geräts zu berücksichtigen. Eine zu hohe IP Schutzart kann möglicherweise unnötig sein und die Kosten des Geräts erhöhen. Wählen Sie die IP Schutzart entsprechend den tatsächlichen Anforderungen aus.
Ist ein Gerät mit hoher IP Schutzart automatisch stoßfest?
Nein, die IP Schutzart bezieht sich ausschließlich auf den Schutz vor Staub und Wasser. Stoßfestigkeit oder andere Schutzaspekte werden nicht durch die IP Schutzart abgedeckt. Wenn Sie eine zusätzliche Stoßfestigkeit oder andere spezifische Schutzmerkmale benötigen, sollten Sie dies separat berücksichtigen und nach entsprechenden Zertifizierungen suchen.
Welche IP Schutzart ist für den Einsatz im Freien geeignet?
Die IP Schutzart IP65 oder höher ist ideal für den Einsatz im Freien, da sie gegen Staub und Strahlwasser geschützt ist.
Welche IP Schutzart ist wasserdicht?
Die IP Schutzart, die als wasserdicht gilt, ist IPX7. Diese Schutzart gibt an, dass ein Gerät zeitweiligem Eintauchen in Wasser bis zu einer Tiefe von 1 Meter für begrenzte Zeit standhalten kann.
